硅膠泡棉_對充電鋰電池控制模塊膨脹力的影響
發布時間：2022-03-21 點擊次數：973
鋰離子電池在使用過程中存在膨脹問題，一方面是化成過程形成SEI膜，產生氣體，電池內部的氣壓增加，并且隨著循環的進行，SEI膜厚度增大，從而促使殼體變形；另一方面是在充放電時，Li+脫出與嵌入層狀材料引起負極極片厚度方向上的變化，正極極片的晶格常數引起的變化小，影響不大。
電池膨脹力不是短時間凸顯的，而是隨著充放電次數的增加逐漸顯現，有研究表明，Li+的擴散阻抗隨著壓力增加而變大，適當?shù)膲毫τ欣跍p少活性鋰的損失，能夠減緩電池容量的衰減速率。隨著電池組裝壓力的增加，電池的循環壽命循環會明顯增加，但超過一定壓力后，繼續增加壓力，電池循環壽命反而下降。
另外膨脹力還涉及到可靠性，安全性，模組的結構是否能夠承受起電池的膨脹力，直接影響到電池的使用安全；越來越多的研究證明，在電芯間增加緩沖物質能夠有效減小電池的膨脹力。目前關于緩沖物質本身物理特性對于緩減膨脹力的影響研究相對較少，本文選擇緩硅膠沖泡棉為研究對象，研究了厚度和硬度對電池膨脹力的影響。
01實驗

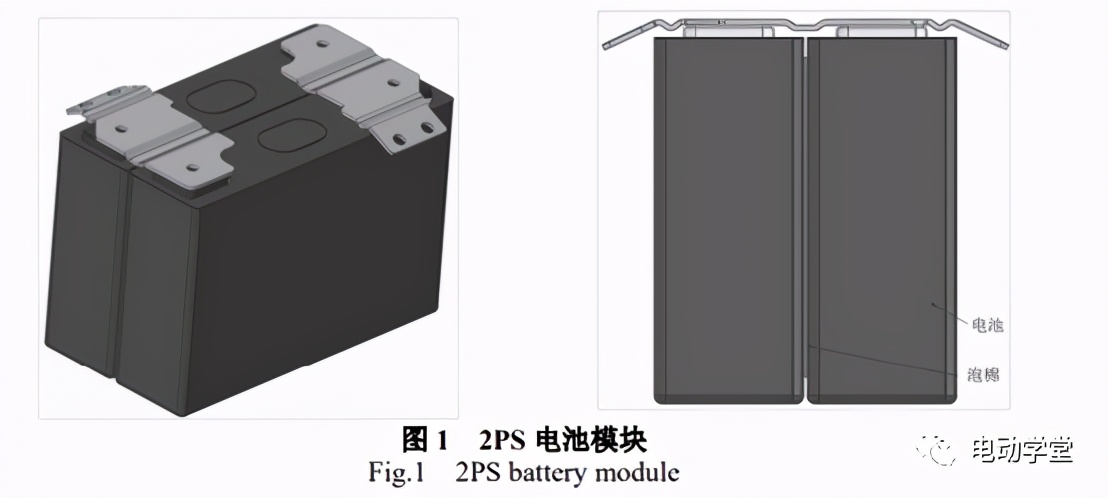

實驗采用方殼電芯，正極為LiNixCoyMn1-x-yO2三元材料，負極為石墨材料，電芯尺寸為100.7*148*39.7mm(高度*寬度*厚度)，標稱容量為81Ah，最高電壓4.35V；兩電芯間貼合硅膠泡棉，泡棉長寬分別為142與90mm，用鋁排將兩個電池并聯連接，采用激光焊接的方式固定，模塊模型如圖1所示。
實驗1采用相同厚度、不同硬度硅膠泡棉，其厚度為2.0mm，邵A硬度值分別為12和31，將制備好的兩并電池模塊放入到特制的工裝夾具中，通過調節工裝夾具中夾板間的距離以施加預緊力，兩組測試均施加160kgf力以模擬實際成組過程中的預緊力。實驗2采用硬度值邵A為18的硅膠泡棉，厚度分別為1.5mm、2.5mm，施加不同的預緊力，泡棉壓縮0.2mm，泡棉的壓縮量一致，再進行充放電循環測試，測試工步如表1，整個測試裝置如圖2，壓力通過傳感器和存儲裝置記錄，記錄裝置每隔1分鐘記錄一次數值。
02實驗結果分析
實驗1采用相同厚度不同硬度的硅膠泡棉，泡棉的邵A硬度值分別為12和31，兩款硅膠泡棉的應力應變曲線如圖3(a)，從圖中可以看出，硅膠泡棉的硬度值越小，應力應變曲線越平緩，即壓縮相同應變所需的應力越小，硬度大，泡棉再壓縮至后期時，應力極具上升，變化顯著，具體應力應變數值如表2。
硅膠泡棉應力應變
將兩并電池模塊放入工裝夾具中，模塊的初始容量為30%SOC，起始施加的預緊力均為160kgf，進行充放電測試，循環100周，選擇出每次充放電過程中最大應力與最小應力，結果如圖3(b)，膨脹力最小值在放電末，最大值在充電末，兩個?？熳钚∨蛎浟ο嗖畈淮螅鶑钠鹗嫉?15kgf降低為到108kgf，趨于穩定。
在第一周充電過程中，由于初始容量為30%SOC，充電至滿電狀態時，邵A為12和31的膨脹力分別為165.3和174.8kgf，起始的7周循環中，最大膨脹力逐步減小，可能是預緊力存在一個穩定的過程造成的，工裝具有一定的剛度，在夾具給模塊夾緊的過程中，模塊也對夾板有一定的反作用力，兩者之間的平衡關系需要一定的時間，分別降低到159.6和173.5kgf，再隨著充放電循環的進行，充電末的最大膨脹力逐漸增大，趨近于線性變化，100周循環，最大膨脹力分別達到178.7和204kgf，變化速率分別為0.205和0.328kgf/周。
從中可以分析出，采用硬度小的緩沖物質，能夠減小電池在充電過程中的最大膨脹力，因?yàn)橄嗤姵卦谙嗤臏y試工況中，所產生的膨脹量可認為不變，電池膨脹對泡棉有擠壓作用，根據力的相互作用規律可知，泡棉對電池也存在反作用力，反作用力對電池同樣存在擠壓作用，以抵御電池的膨脹，硬度小的泡棉，反作用力小，對電池的擠壓程度小，所以膨脹力??；硬質硅膠泡棉相同的應變情況下應力大，對電池的擠壓變形越大，膨脹力越大。
硅膠泡棉應力應變曲線
實驗2根據實驗1的結論，硬度小的硅膠泡棉能夠減小充電末膨脹力，采用了硬度值邵A為18的硅膠泡棉，泡棉的厚度分別為1.5mm、2.5mm，分別施加166.7和83.4kgf的預緊力，將泡棉壓縮0.2mm，按同樣的充放電工步循環350周；1.5mm厚度泡棉充電末的膨脹力從起始388.4kgf增加到710.9kgf，放電末的膨脹力從起始114.3kgf增加到312.8gf，放電過程力值變化從起始274.1kgf增加至398.1kgf；2.5mm厚度泡棉充電末的膨脹力從起始265.9kgf增加到524.5kgf，放電末的膨脹力從起始69.4kgf增加到215.3kgf，放電過程力值變化從起始274.1kgf增加至309.2kgf，從圖4(b)中可以看出，施加的預緊力越大，充電末與放電末的膨脹力差值也就越大。
有研究證明，給電池施加適當?shù)臋C(jī)械壓力，能夠縮短Li+遷移的路徑，減小Li+的損失從而提高電池的使用壽命[10]，但壓力超過時，負極材料的層間距減小，層與層之間的范德華力增大，從而增大了Li+脫出的阻力，導致容量減小。從圖4(d)中可知，使用1.5mm泡棉的模塊起始放電容量168.7Ah，350周循環后放電容量降低為156.7Ah，保持率92.9%；使用2.5mm泡棉模塊起始放電容量168.2Ah，350周循環后放電容量降低為160.7Ah，保持率95.5%，模塊在200周循環后膨脹力增大速率加快，容量衰減加快，并且1.5mm泡棉的模塊衰減更明顯。
圖4(c)是充電末與放電末膨脹力的差值再與預緊力之差曲線，可認為兩并模塊放電過程中極片引起的膨脹力變化，實驗測試的兩個模塊在放電過程純膨脹力變化規律一致，隨著循環周數的增加而增加，曲線接近，在循環217周后，采用1.5mm厚度的泡棉的模塊力值變化大于2.5mm泡棉的模塊，經過對比，采用1.5mm的泡棉電池外殼變形更2.5mm泡棉的模塊變形更大，這可能是泡棉的厚度小，可壓縮的行程小，吸收電池的膨脹力少；厚度較大的泡棉，可被壓縮的行程大，吸收電池膨脹力越多。另一方面變形越大，產生的膨脹力為越大，極片之間的擠壓越嚴重，導致負極材料石墨的層間距減小，層與層之間的范德華力增大，Li+的脫出的阻力增大，降低電池的容量，這與放電容量的變化曲線展現的結論相一致。
綜上述可得，電池膨脹力與施加的預緊力有關，預緊力越大膨脹力越大，另外，采用相同硬度的泡棉，可根據空間大小適當增加其厚度，能夠減小膨脹力，從而提高電池容量保持率。
03結論
(1)電池之間緩沖物的軟硬度，對電池模塊膨脹力存在影響，硬度小的緩沖物，對電池的擠壓小，所吸收電池的膨脹力越大，能夠有效降低電池充電末的膨脹力，所以膨脹力小；硬質泡棉相同的應變的應力大，對電池的擠壓變形越大，導致膨脹力越大。
(2)預緊力的大小對電池的膨脹力有影響，電池膨脹力是預緊力和極片膨脹共同作用，相互疊加的，膨脹力與電池的放電容量之間相互影響，膨脹力增大的速率越快，電池容量衰減越快；在相同硬度的緩沖物中，適當?shù)脑龃缶彌_厚度，能夠降低電池的膨脹力，有利于提高電池的使用壽命，采用邵A為18，厚度為2.5mm的緩沖泡棉，模塊的膨脹力更小，容量保持率更高。
